空壓機分散控制系統

一.工程概況

1.1在中心控制室可以對7臺空壓機運行情況監視，檢查空壓機的工作參數，可以對空壓機進行手動/自動啟動等遠程控制操作，可以修改空壓機運行參數。

1.2一臺空壓機在本地操作情況下，可以脫離中心控制室獨立運行。在現場可以進行啟動、停止操作，根據壓力設定獨立運行。

1.3各臺空壓機在自動（遠程）操作模式時，由中心控制室內的PLC統一協調進行控制，自動輪換、自動控制運行臺數，運行機故障時，備用機補充運行。

1.4組態軟件可以擴展，聯入以太網后可以遠程瀏覽空壓機控制系統的參數。

二．系統架構簡介

中心控制室內采用力控組態軟件作為人機界面。在工控機上設計畫面，把各臺空壓機運行情況采集到工控機上來，操作員可以查看工作參數、運行情況、空壓機有無報警等信息。對于重要參數，可以由分配給密碼的工程師級操作員進行修改。

工控機作為上位機，它上面的數據來源于下位機S7-200 PLC。西門子S7-200 PLC為經濟實用、功能強大的可編程邏輯控制器?？刂剖覂?nèi)的PLC為7臺空壓機的PLC的主機，對7臺空壓機的PLC統一控制。根據控制級別的不同，控制室內的PLC對與工控機來說是下位機，對于7臺空壓機的PLC來說上位機，我們稱它為主控PLC。各臺空壓機的PLC為從站PLC。

主控PLC通過RS485現場總線，在PPI網絡上通過通訊與1到7號空壓機系統的PLC進行數據交換。主控PLC檢測各臺空壓機故障狀況、控制各臺空壓機啟動、停止。

三．各臺空壓機系統

各臺空壓機脫離了主控PLC，或在本地操作模式時，它自己可以獨立運行。從站PLC可以對空壓機的運行狀況進行檢測，對故障進行處理，并把故障狀態反饋給主控PLC。一臺空壓機系統可以獨立運行，也可以并聯運行。獨立運行時，啟動、停止、故障檢測等功能齊全。由主控PLC控制時，正常時啟動、停止的控制權交給主控PLC，故障時本機停止。各臺控制系統配一臺觸摸屏，在觸摸屏上可以看到運行參數、運行狀況并可以對空壓機進行操作。

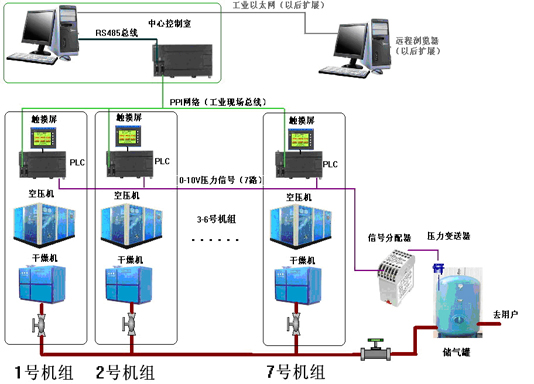

空壓機控制系統整體架構圖
