當前位置：首頁 ? 籃式平底式過濾器 ? ASCG系列籃式過濾器

返回產品中心

ASCG系列籃式過濾器

2018-04-11 10:40 星期三 2,351 次 admin 籃式平底式過濾器

ASCG系列

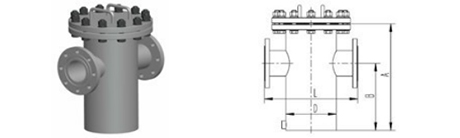

產品型號	進出口徑	結構尺寸（PN≤1.6MPa）mm				管塞
產品型號	進出口徑	L	A	B	D	管塞
ASCG25	DN25	180	260	160	Φ76	Rc1/2
ASCG32	DN32	200	270	160	Φ76
ASCG40	DN40	260	300	170	Φ108
ASCG50	DN50	260	300	170	Φ108
ASCG65	DN65	330	360	210	Φ108	Rc3/4
ASCG80	DN80	340	400	250	Φ108
ASCG100	DN100	400	470	300	Φ219
ASCG125	DN125	480	550	360	Φ273
ASCG150	DN150	500	630	420	Φ273	Rc1
ASCG200	DN200	560	780	530	Φ325
ASCG250	DN250	660	930	640	Φ426
ASCG300	DN300	750	1200	840	Φ476

備注：籃式封頭式過濾器技術參數同上。

ASCG系列

產品型號	進出口徑	結構尺寸（PN≤1.6MPa）mm				管塞
產品型號	進出口徑	L	A	B	D	管塞
ASCG25	DN25	180	260	160	Φ76	Rc1/2
ASCG32	DN32	200	270	160	Φ76
ASCG40	DN40	260	300	170	Φ108
ASCG50	DN50	260	300	170	Φ108
ASCG65	DN65	330	360	210	Φ108	Rc3/4
ASCG80	DN80	340	400	250	Φ108
ASCG100	DN100	400	470	300	Φ219
ASCG125	DN125	480	550	360	Φ273
ASCG150	DN150	500	630	420	Φ273	Rc1
ASCG200	DN200	560	780	530	Φ325
ASCG250	DN250	660	930	640	Φ426
ASCG300	DN300	750	1200	840	Φ476

備注：籃式封頭式過濾器技術參數同上。

籃式平底式過濾器主要由接管、主管、濾籃、法蘭蓋及緊固件等組成，當流體通過主管進入過濾籃后，固體雜質顆粒被阻擋在過濾籃內，而潔凈的流體通過濾籃后由過濾器出口排出。當需要清洗時，旋開主管底部螺塞，排凈流體，拆卸法蘭蓋，取出濾籃，清洗后重新裝入即可，因此，使用維護極為方便。

▲?標準不銹鋼過濾網，孔徑為Φ3～Φ6，孔徑數目可選擇；

▲ 可選壓力表連接，蓋上凸面有螺紋孔以便安裝壓力表。
