摘要：?介紹了氧化鋁廠應用種分及焙燒系統中活塞式壓縮機消聲過濾器，?減少了設備及管道積碳，降低了吸氣口噪聲，?改善了環境，?減少了壓縮機吸入空氣中所含粉塵及雜質，?指出在同行業中具有廣泛推廣價值。

關鍵詞：?消聲過濾器；?壓縮機；?除塵

中國長城鋁業公司氧化鋁廠種分及焙燒系統中選用活塞壓縮機，?作為送風設備。該設備除塵過濾裝置原設計為絲網式除塵，?由于收塵面積小、絲網堵塞，?只能過濾較大顆粒的灰塵，?過濾效果很差?；覊m通過吸氣管道進入壓縮機內，?一部分灰塵滯留在機體內加劇了缸體磨損，?吸排氣閥片、閥座、彈簧等零件每月必須進行解體清洗、更換，?造成材料、配件費用高，故障多，設備利用率低，相對地增加了工人的勞動強度。

因此，我廠選用了中國船舶工業總公司第九設計院設計，上海善策機械科技有限公司生產的SUZK型空氣消聲過濾器取代了原過濾裝置。該過濾器是集旋風、油浴、油膜及濾網等多種除塵方式為一體的，?兼有消聲裝置的一種新型高效、低噪聲空氣過濾器，?其作用是降低吸氣口噪聲，?改善環境，?減少壓縮機吸入空氣中所含粉塵及雜質?，F(xiàn)將有關組合式空氣消聲過濾器的特點和應用效果分述如下：

1、組合式消聲過濾器結構

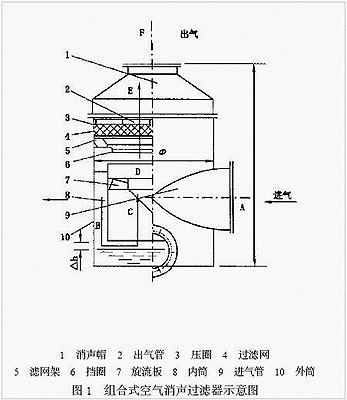

如圖1?所示，?空氣流經路徑為：?A?—B?—C?—D?—E?—F?，?過濾器為圓筒形，?簡體分隔成了外筒、內筒、出氣管、消聲帽，?內筒上部為旋流板（或稱導流葉片）?和過濾網，?下部與外筒相通，?筒底裝有壓縮機油。

2、過濾及消聲原理

2.1、過濾原理

空氣從切線方向被吸入外筒，?在外筒內高速旋轉，?氣流中的塵粒在離心力作用下被分離出來，?沖擊外筒壁而墜入油池。氣流掠過油面，?油面產生波動，?部分油被氣流夾帶旋轉，?一部分油粘在內筒壁上形成油膜，?氣流的塵粒粘在油膜上再次被分離，得到二次凈化。油膜沿內筒壁向下流動，?形成油幕，?空氣在穿過時受到油浴，?使部分塵粒被分離，氣流在內傷內旋轉上升。穿過旋流板后加速旋轉，將氣流中夾帶的油滴一部分甩入回油槽中，?通過回流管流入筒底；?一部分沿內筒壁回流，?沖洗筒壁上的油膜，?所捕集的粉塵落入筒底產生新油膜。氣流最后通過過濾網濾去較小塵粒和油滴，?從而達到凈化的目的。這樣，?定期更換潤滑油，?就可以保證過濾效果。

2.2、消聲原理

吸氣口噪聲即壓縮機周圍噪聲，?主要是壓縮機運行時產生的機械噪聲及氣流噪聲。組合式空氣消聲過濾器采用切線進氣，?同時使氣流經過油膜，?油浴及濾網，?增加了空氣的阻尼和分格，?減少了噪聲，?空氣在流動中經過多次膨脹，以及設在頂部的消聲帽均起到良好的消聲作用。

3、應用及效果

我公司選用的組合式消聲過濾器，?通過使用效果良好，?其安裝調試使用時要做到以下幾點：

（1）?選型時空氣消聲過濾器應與相應排氣量的壓縮機單機配套，?吸入口應設有喇叭管及符合要求的防雨罩，?否則會增加阻力及噪聲；

（2）?空氣消聲過濾器一般安裝在室外，?筒體垂直安裝保持油面水平，?并加以固定以防振動；

（3）?空氣消聲過濾器用油應與壓縮機潤滑油牌號相同，?也可使用壓縮機換下來的潤滑油，?但機械運轉時不允許加油；

（4）?油面間隙Δh?值以靜態為準，?當氣溫低（冬季）?運行時可適當加高油面，?以保持內筒的油幕；

（5）?空氣消聲過濾器初次或清洗后投入運行時，?必須在過濾網上均勻地用油洗淋；

（6）?空氣消聲過濾器一般運行3000?h后換油清洗，?具體時間可視所積灰塵多少而定，?3?班連續生產環境含塵濃度較高的情況下，?最好在運行3?000?h后進行清洗，?以保證過濾效果。

使用組合式空氣消聲過濾器與原過濾器裝置比較有明顯優點：

（1）?噪聲低。經環保部門測定，?使用組合式空氣消聲過濾器吸氣口噪聲為75?dB?（A）?，?低于國家《工業企業噪聲衛生標準》，?降低了機房?jī)?nèi)機組噪聲（濾塵效>95%?，?阻力小，?運行后阻力為50mmH2O3?）?，?改善了工作環境，?有利于職工的身心健康；

（2）?濾塵效果好。壓縮機運行半年解體檢查，氣缸體中間冷卻器散熱片及吸排氣閥組幾乎見不到灰塵，?而且積碳也明顯減少，?經標定濾塵效率為98%；

（3）?消除了空氣波對周圍環境所產生的振動。由于壓縮機運行中使周圍空氣產生振動波，?對人體、建筑物有一定影響，?使用組合式空氣消聲過濾器，?使空氣振動得到有效地控制。

4、結束語

組合式消聲過濾器是壓縮機一個重要必不可少的配套設備，?其作用是降低吸氣口噪聲，?改善環境。減少壓縮機吸入空氣中所含灰塵及雜質，?減少壓縮機積碳，?它是由旋風，?油浴，?油膜及濾網等各種除塵方式組成并帶有消聲結構的一種新型、高效、低噪聲過濾器，?能確保壓縮機的安全運行，?減少各種費用，?具有很好的經濟效益。
